产品介绍

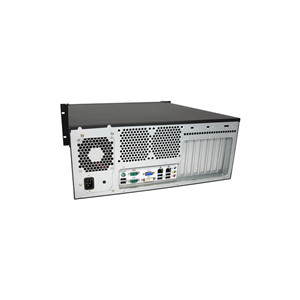

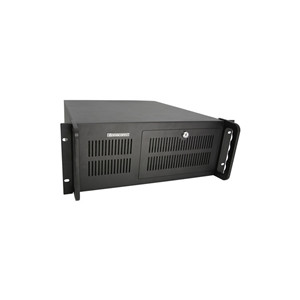

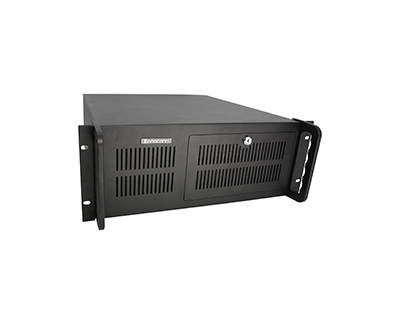

CES-4H81-A221（Preliminary）4U工控机是标准上架式工业计算机, 双显(VGA/DVI-D)，双网，8 x USB，2 x COM，多扩展。 系统 采用Intel® 4th Gen. Core™ i3/i5/i7, Pentium®/Celeron® 高性能处理器，搭配H81 ATX 主板, 具备标准尺寸、高性能、高性价比等特性; 该机箱结构强固, 性能卓越，可锁附前门板，防止未经授权的操作。主要应用领域：金融、智能制造、电力、交通、工业自动化等领域。
支持 Intel® 4th Gen. Core™ i3/i5/i7, Pentium®/Celeron® 高性能处理器
采用H81芯片组
支持双千兆网口
支持VGA、DVI双屏异显
内置PCI,PCIe插槽，支持多种模块扩展
抗震动磁盘架设计，可支持3个5.25寸光驱、1个2.5"SSD、4个HDD硬盘[ 4 x 3.5"/（2 x 3.5"+ 2 x 2.5"）]
前部可访问 USB接口，更易于数据传输
海岸线上的USB端口支持Ennoconn USB SR Pro技术
| 规格 Specification | ||
| 系统 System | ||
| 处理器 Processor | Intel® 4th Gen. Core™ i3/i5/i7, Pentium®, Celeron® processor, LGA1150 Socket | |
| 芯片 Chipset | Intel® H81 Chipset | |
| 内存 Memory | DDR3-1333/1600MHz, 2 x UDIMM Slot, up to 16GB | |
| 图形 Graphics | Intel® HD Graphics, dual display | |
| 存储 Storage | 2 x SATA 2.0, 1 x SATA 3.0, 1 x M.2(2242/2280) | |
| 操作系统 OS | Windows XP (limited function)/7/8/10, Linux | |
| 外部接口 External I/O | ||
| 网口 Ethernet | 2 x RJ45 Intel i211AT GbE (10/100/1000 Mbps) | |
| 显示 Video | 1 x VGA: max resolution up to 1920 x 1200 1 x DVI-D: max resolution up to 1920 x 1200 | |
| 音频 Audio | 1 x Line-in, 1 x Line-out, 1 x Mic-in | |
| 串口 COM | 2 x RS232/RS422/RS485(with auto flow control, with Power 5V/12V) | |
| USB | 6 x USB 2.0, 2 x USB 3.0(Support Ennoconn USB SR Pro Technology) | |
| PS/2 | 1 x PS/2(mini-DIN-6) | |
| 按钮 Button | 1 x Power Button, 1 x Reset Button | |
| 指示灯 LED | 1 x Power LED, 1 x HDD LED | |
| 内部接口 Internal I/O | ||
| 扩展接口 Expansion | 1 x PCIe X 16 Slot, 2 x PCIe X 4 Slot(X 1 Link), 4 x PCI Slot | |
| USB | 2 x USB 2.0 (Type A + Pin header) | |
| 风扇 FAN | 1 x CPU Fan, 2 x System Fan | |
| GPIO | 1 x 16-bit GPIO | |
| 串口 COM | 2 x RS232/RS485, 2 x RS232 | |
| 环境 Environmental | ||
| 操作温度 Operating Temp. | 0℃ ~ 40℃ | |
| 存储温度 Storage Temp. | -20℃ ~ 60℃ | |
| 湿度 Relative Humidity | 5% ~ 95%, 非凝结状态Non-condensing | |
| 随机振动 Random Vibration | 5~500Hz, 1Grms (HDD)operation | |
| 正弦振动 Sine Vibration | 5~500Hz, 2G Non-operation | |
| 机械冲击 Shock | 10G @ 11ms operation | |
| 电源 Power | ||
| 电源输入 Power Input | 100~240V(AC) | |
| 电源功耗 Power Watt | 300W | |
| 机构 Mechanical | ||
| 外观 Housing | SGCC | |
| 尺寸 Dimension | 455(L) x 427(W) x 178(H)mm | |
| 重量 Weight | 15kg(约) | |
| 安装方式 Mounting | 机柜式 (Rack-Mount) | |
| 认证 Certification | ||
| 安规认证 Safety Certification | CCC | |
