产品介绍

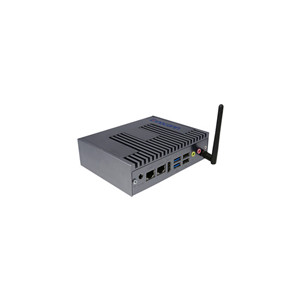

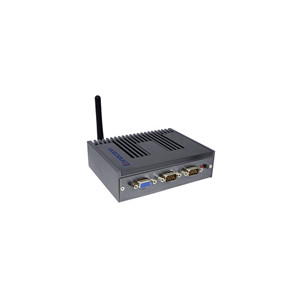

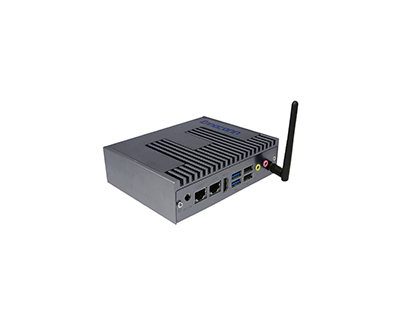

CES-PJ34-D22X掌上型嵌入式工控机:Intel®Apollo Lake系列 J3455四核处理器，搭载双千兆网口/4 x USB/2 x COM/2 x M.2(2230&2242)/板载内存颗粒&eMMc颗粒的无风扇紧凑型嵌入式工控机。
Intel® Apollo Lake系列 N3350双核处理器/J3455四核处理器
支持VGA、HDMI独立双显，HDMI1.4支持4K@30Hz
4 x USB(2USB2.0+2USB3.0)，所有USB接口都支持掉电自恢复
板载内存颗粒 & eMMc颗粒，震动：3Grms
1 x RS-232、1 x RS232/422/485
1 x M.2 M Key 2242(PCIe Gen2/SATA3.0)
1 x M.2 E Key 2230(PCIe Gen2/USB2.0）
无线材组装，性能稳定
体积小（掌上型）安装方便
机壳采用全铝材料，散热效果极佳
| 规格 Specification | ||
| 系统 System | ||
| 处理器 Processor | Intel®Apollo Lake系列N3350 双核处理器, 基频1.1 GHz, 高达 2.4 GHz | |
| 芯片组 Chipset | Intel®Apollo Lake系列 SOC | |
| 内存 Memory | 2GB/4GB DDR3L 1866MHz(板载)+1 x 204pin DDR3L SO-DIMM, up to 8GB | |
| 存储 Storage | 32GB/64GB/128GB eMMc5.1(板载) + 1 x M.2 M Key(2242) | |
| 图形 Graphics | Intel® HD Graphics 500,4K Codec Decode&Encode for H.264,MPEG2,MVC,VC-1,WMV9,H.265/HEVC,VP8,JPEG/MJPEG | |
| 操作系统 OS | Windows 10, Linux | |
| 外部接口 External I/O | ||
| 网口 Ethernet | 2 x RJ45 Realtek® RTL8111H GbE (10/100/1000 Mbps) | |
| 音频 Audio | 1 x Line-out,1 x Mic-in | |
| 显示 Video | 1 x VGA: max resolution up to 2048 x 1280 1 x HDMI: max resolution up to 3860 x 2160 | |
| 串口 COM | 1 x RS232、1 x RS232/422/485 | |
| USB | 2 x USB 3.0, 2 x USB 2.0 | |
| 电源输入口 | 1 x DC Jack | |
| LED | Power Button(With Led) HDD&Power Led | |
| 内部接口 Internal I/O | ||
| 扩展接口 Expansion | 1 x M.2 E Key 2230(PCIe Gen2/USB2.0） 1 x M.2 M Key 2242(PCIe Gen2/SATA3.0) | |
| 环境 Environment | ||
| 操作温度 Operation Temp. | -20℃ ~ 60℃ | |
| 存储温度 Storage Temp. | -40℃ ~ 85℃ | |
| 湿度 Relative Humidity | 5% ~ 95%, 非凝结状态 | |
| 随机振动 Random Vibration | 5~500Hz, 3Grms,operation | |
| 正弦振动 Sine Vibration | 5~500Hz, 2G, Non-operation | |
| 机械冲击 Shock | 10G @ 11ms operation, 30G Non-operation | |
| 电源 Power | ||
| 电源输入 Power Input | DC 12V/3.33A,40W | |
| 机构 Mechanical | ||
| 外观 Housing | 铝合金 | |
| 尺寸 Dimension | 142(L) x 108.8(W) x 40(H)mm | |
| 重量 Weight | 0.6kg（约） | |
| 安装方式 Mounting | 桌面式/壁挂式/导轨式/VESA-Mount | |
| 认证 Certification | ||
| 安规认证Safety Certification | CCC | |
| ■ 配置Configuration | ||
| 型号 Model Name | 处理器 CPU | |
| CES-PN33-D22X | Intel® Celeron® Processor N3350, dual Core 1.1GHz（up to 2.4GHz) | |
| CES-PJ34-D22X | Intel® Celeron® Processor J3455, quad Core 1.5GHz (up to 2.3GHz) | |
