产品介绍

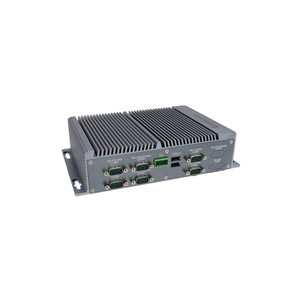

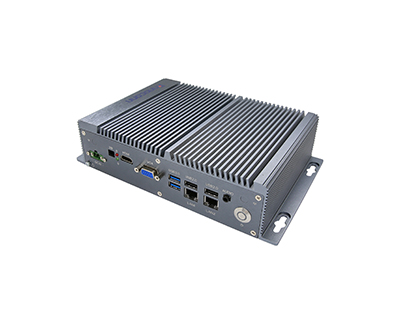

CES-R710-W26A(Preliminary)通用小型工控机:Intel® Kabylake CoreTM i3-7100U处理器, 双核, TDP 15W，双网口，六个串口，六个USB，9-36V宽压输入 采用Intel® Kabylake CoreTM i3-7100U处理器，拥有丰富I/O接口，高度灵活性以及支持不同扩展接口的工业电脑,，而且具有适应宽温、强固机构的特性，小型工控机可广泛应用于工业自动化、机器视觉、能源环保、设备检测、金属探测等领域。
板载Intel® Kabylake i3-7100U双核处理器，主频可以达到2.5GHz
支持单通道DDR4 1866/2133MHz SO-DIMM内存插槽，内存容量可达16GB
支持双千兆网口
支持VGA/HDMI多扩展显示
内置1 x 2.5寸HDD/SSD可扩充支架
内置1 x Mini-PCIe及2 x M.2支持多种模块扩展
宽压9-36V DC-IN，可锁附凤凰端子接口
| 规格 Specification | ||
| 系统 System | ||
| 处理器 Processor | Intel® Core™ i3-7100U Processor, 2.4GHz | |
| 内存 Memory | 1 x DDR4 1866/2133MHz SO-DIMM, Up to 16 GB | |
| 图形 Graphics | Intel® HD Graphics 620, dual display | |
| 存储 Storage | 1 x ATA 3.0 for 2.5" HDD/SSD 1 x mSATA, 1 x M.2 2242 Slot | |
| 操作系统 OS | Windows 7/8/10, Linux | |
| 看门狗定时器 Watchdog Timer | Programmable 255 levels timer interval, from 1~255 sec/min | |

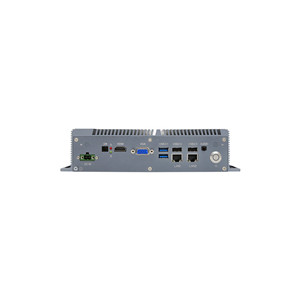

| 外部接口 External I/O | ||
| 网口 Ethernet | 2 x RJ45 Intel® i211AT GbE (10/100/1000 Mbps) | |
| 显示 Video | 1 x VGA: max resolution up to 1920 x 1200 1 x HDMI: max resolution up to 4096 x 2160 | |
| 音频 Audio | 1 x Audio(Line-out&Mic-in 2 in 1), Realtek® ALC269 HD Audio codec | |

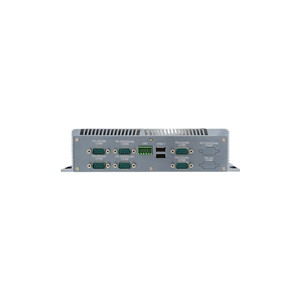

| 串口 COM | 6 x COM (2 x RS232/422/485 auto-flow, 4 x RS232/485 optional by jumper) | |
| USB | 4 x USB 2.0, 2 x USB 3.0 | |
| GPIO | 1 x 8bit programmable GPIO | |
| 按钮 Button | 1 x Power button | |
| 指示灯 LED | 1 x Power LED (Green for Power-on, Blink for Sleep mode, Off for Power-off) 1 x HDD LED (Red blink for Data read or write) | |
| 远程开关 Remote ON-OFF | 1 x Remote ON-OFF | |
| 内部接口 Internal I/O | ||
| 扩展接口 Expansion | 1 x Full-size Mini-PCIe Slot (co-lay with mSATA) 1 x M.2 2242 Slot 1 x M.2 2230 Slot for Wifi module | |
| SIM卡 | 1 x SIM Card Slot | |
| 环境 Environmental | ||
| 操作温度 Operating Temp. | -20℃ ~ 60℃(SSD), 0℃ ~ 40℃(HDD) | |
| 存储温度 Storage Temp. | -40℃ ~ 85℃ | |
| 湿度 Relative Humidity | 5% ~ 95%, 非凝结状态Non-condensing | |
| 振动 Vibration | SSD: 5~500Hz, 2Grms operation HDD: 5~500Hz, 1Grms operation | |
| 机械冲击 Shock | Operation: 10G@11ms Non-operation: 30G@11ms | |
| 电源 Power | ||
| 电源输入 Power Input | 9~36V DC，2-pin phoenix connector | |
| 机构 Mechanical | ||
| 外观 Housing | 铝合金 Aluminum Alloy | |
| 安装方式 Mounting | 桌面式 (Desk-Mount), 壁挂式 (Wall-Mount), VESA-mount (75 x 75mm, 100 x 100mm), 导轨式(DIN-Rail) | |
| 尺寸 Dimension | 244 x 153 x 57.5 mm | |
| 重量 Weight | 1.9kg | |
| 认证 Certification | ||
| 安规认证 Safety Certification | CCC, CE, FCC | |
| ■ 配置Configuration | ||
| 型号 Model Name | 处理器 CPU | |
| CES-R710-W26A | Intel® Core™ i3-7100U Processor, 2.4GHz | |
| CES-R720-W26A | Intel® Core™ i5-7200U Processor, 2.5GHz (up to 3.1GHz) | |
| CES-R750-W26A | Intel® Core™ i7-7500U Processor, 2.7GHz (up to 3.5GHz) | |
