产品介绍

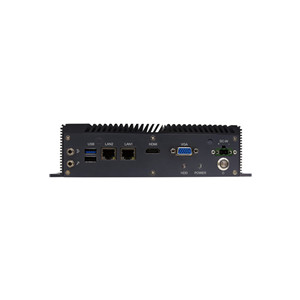

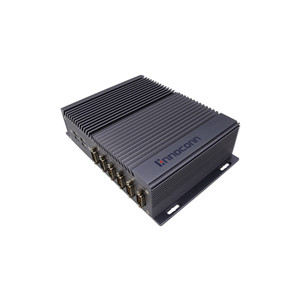

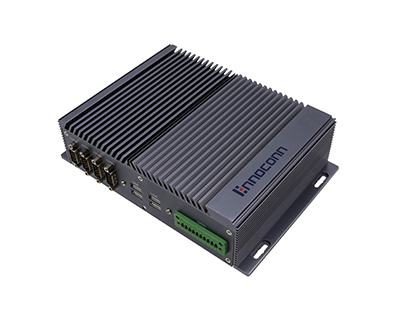

CES-RJ19-D260通用小型工控机:Intel®Bay Trail J1900 处理器，四核，TDP 10W，无风扇，双网口，多串口，多USB, 8bit GPIO(可选) , DC12V 输入 采用Intel® Bay Trail J1900 处理器，拥有丰富I/O接口，高度灵活性以及支持不同扩展接口的工业电脑，而且具有适应宽温、强固机构的特性，可广泛应用于工业自动化、自助设备、仓储管理、智能制造等领域。
板载Intel® Celeron® J1900高性能低功耗四核处理器，主频可以达到2.0GHz
支持单通道DDR3L 1333 SO-DIMM内存插槽，内存容量可达8GB
支持双千兆网口
支持VGA/HDMI多扩展显示
内置1 x 2.5寸HDD/SSD可扩充支架
内置Mini-PCIe及mSATA 支持多种模块扩展
12V DC输入，可锁附DC-IN接口
| 规格 Specification | ||
| 系统 System | ||
| 处理器 Processor | Intel® Bay Trail Celeron® J1900 processor (2.00 GHz) | |
| 内存 Memory | 1 x DDR3L 1333 MHz SDRAM Slot, up to 8GB | |
| 图形 Graphics | Intel® HD Graphics for Intel Atom® Processor Z3700 Series, dual display | |
| 存储 Storage | 1 x 2.5" SATA 2.0 HDD/SSD bay 1 x mSATA SSD slot | |
| 操作系统 OS | Windows 7/8/10, Linux | |
| 看门狗定时器 Watchdog Timer | Programmable 255 levels timer interval，from 1~255 sec/min | |
| 外部接口 External I/O | ||
| 网口 Ethernet | 2 x RJ45 Intel® i211AT GbE (10/100/1000 Mbps) | |
| 显示 Video | 1 x VGA: max resolution up to 2560 x 1600 1 x HDMI: max resolution up to 1920 x 1200 | |
| 音频 Audio | 1 x Line out 1 x MIC in | |
| USB | 5 x USB 2.0, 1 x USB 3.0 | |
| 按钮 Button | 1 x Power button | |
| 指示灯 LED | 1 x Power LED (Green for Power-on，Blink for Sleep mode，Off for Power-off) 1 x HDD LED (Red blink for Data read or write) | |
| 内部接口 Internal I/O | ||
| 扩展接口 Expansion | 1 x Full-size Mini-PCIe Slot(co-lay with mSATA) | |
| SIM卡 | 1 x IM Card Slot | |
| 环境 Environmental | ||
| 操作温度 Operating Temp. | -10℃ ~ 60℃(SSD), 0℃ ~ 40℃(HDD) | |
| 存储温度 Storage Temp. | -40℃ ~ 85℃ | |
| 湿度Relative Humidity | 5% ~ 95%, 非凝结状态Non-condensing | |
| 振动 Vibration | SSD: 5~500Hz, 2Grms operation HDD: 5~500Hz, 1Grms operation | |
| 机械冲击 Shock | Operation: 10G@11ms Non-operation: 30G@11ms | |
| 电源 Power | ||
| 电源输入 Power Input | 12V DC, 2-pin phoenix connector | |
| 机构Mechanical | ||
| 外观 Housing | 铝合金 Aluminum Alloy | |
| 安装方式 Mounting | 桌面式 (Desk-Mount), 壁挂式 (Wall-Mount) | |
| 尺寸 Dimension | 226 x 153 x 57.5mm | |
| 重量 Weight | 1.48kg | |
| 认证Certification | ||
| 安规认证 Safety Certification | CCC | |
| ■ 配置Configuration | ||
| 型号 Model Name | COM | GPIO |
| CES-RJ19-D240 | 4 x R-RS232 | 8 |
| CES-RJ19-D260 | 6 (5 x R-RS232, 1 x R-RS232/485 optional) | 0 |
