一、 画面模板的意义

在实际工程应用和WinCC画面组态中，经常会遇到一些功能类似，画面布局基本没差别的情况。比如，电机的启停控制和动态数据监控画面，如图1所示。一个成熟的工业现场，可能有数十台电机甚至上百台电机需要在HMI画面上进行组态，若对每一台电机都单独绘制一个画面，则一方面劳动强度太大，另一方面也显得太过笨拙了。

画面模板就是用来解决这类重复性的工作的。对于工业现场的诸多电机或其他被控对象，只要其在HMI上的表现形式没太多差别的话，我们只需绘制一幅画面，实际WinCC运行中，根据被控对象实时与之进行对应即可。

二、 结构变量

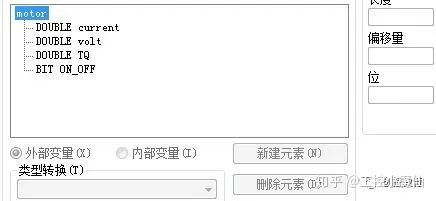

画面模板的实现办法之一就是利用结构变量。图1中的电机控制画面中，共包含电流、电压、转矩以及启停信号四个变量，将它们声明成名为"motor"的结构变量

为方便仿真运行，这里将motor的元素都声明为内部变量，并建立3个该结构变量的实例，如图3所示。

三、绘制画面模板并关联变量

在WinCC的"图形编辑器"里新建一幅320*200的画面，命名为"电机.pdl"，并按照图1的布局布置画面对象。然后，进行对象的属性和动作配置。

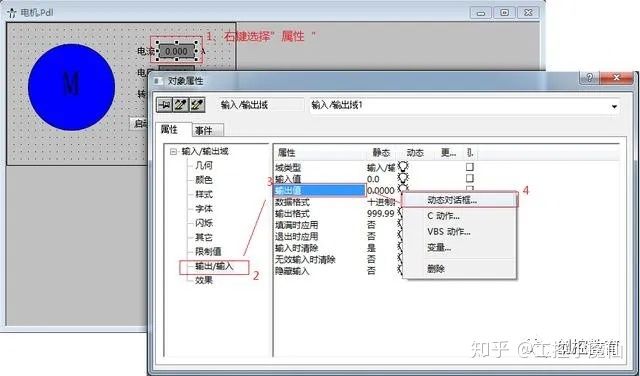

1、 电流、电压、转矩三个输入/输出框关联变量

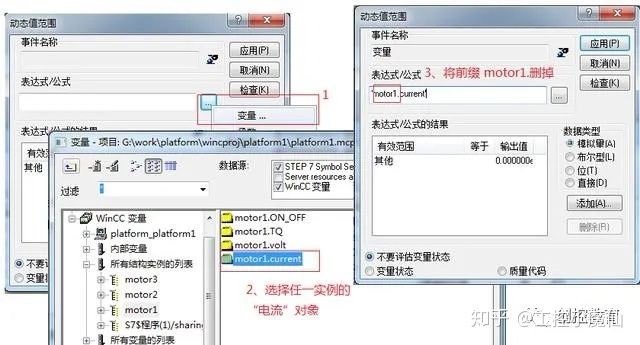

需要注意的是，由于画面模板对应的是结构变量，而非实例，因此，在关联变量过程中，要将变量前缀删掉，这样，画面模板中关联的才是结构变量motor，而非它的其中一个实例。

删掉前缀后，关联变量时，会弹出图6所示的报错信息，这里可暂时点击忽略即可。关联变量后，输出值对应的动态属性会出现一个红色的闪电标识，证明变量关联成功

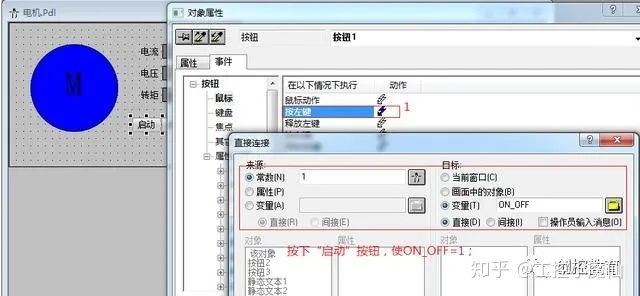

2、 配置"启动"、"停止"以及"退出"按钮的动作

3、 配置电机图标的颜色属性

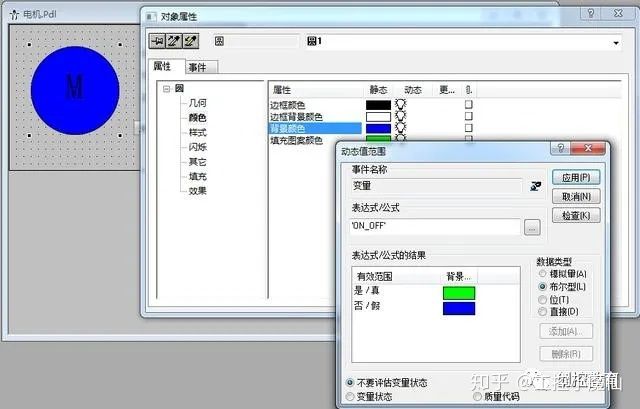

如图9所示，电机图标配置为运行时，即"ON_OFF=1"时，显示为绿色；停止时，即"ON_OFF=0"时，显示为蓝色。

四、画面模板应用

按照图10-图12编辑应用画面。需要注意以下几点：

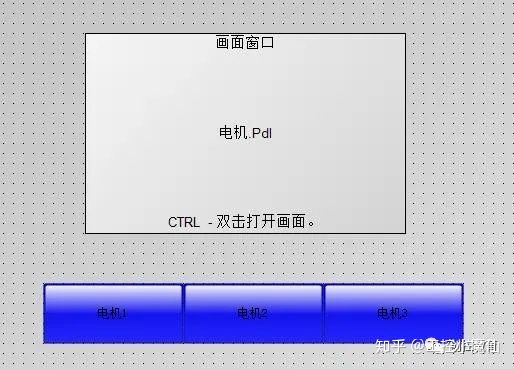

1、3台电机实例的画面维护在同一个画面窗口中，通过不同的按钮来切换，因此画面窗口的画面名称填入模板"电机.pdl"即可；

2、画面窗口仅在按下按钮后显示，所以画面窗口"显示"的静态属性设置为"不显示"。然后，在每个按钮的鼠标左键释放事件中，触发其"显示"，如图12所示；

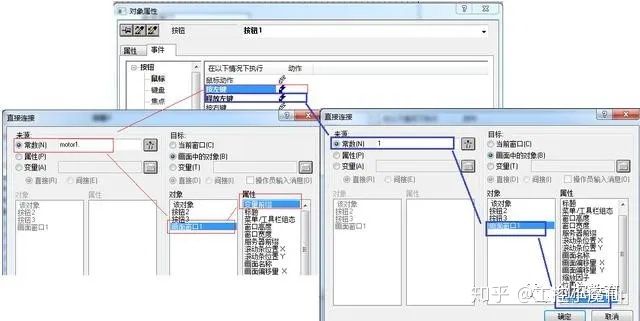

3、每个按钮在响应鼠标左键按下的事件中，将各自关联的结构变量motor的实例，如motor1，传递给画面窗口的"变量前缀"属性中，注意，传递的前缀要带"."，即传递的是"motor1."，而不是"motor"。

4、具体的编辑、组态过程在同步发布的《西门子WinCC画面模板的应用实例及组态全过程》视频中，供有兴趣的朋友查阅。

画面模板应用

画面窗口属性组态
